Chifeng-broen, Tianjin, Kina

  • Chifeng Bridge, China
  • Chifeng Bridge, China
  • Chifeng Bridge, China
  • Chifeng Bridge, China
  • Lyskilde

    Lyskilde

    Hvor effektivt en lyskilde omdanner elektricitet til lys (lm/W).

  • Forkobling

    Forkobling

    Kontrollerer spændingen til lyskilden (energieffektivitetsindekset EEI).

  • Lysfordeling

    Lysfordeling

    Orus' unikke patenterede optikkontrol og lysemissionen, der bøjer og former lyset direkte ned på vejen. Ved brug af 35 W-udgaven udgør lysfordelingen i dette eksempel den perfekte erstatning for 250-400 W traditionel vejbelysning.

  • Systemeffektivitet

    Systemeffektivitet

    Den kvalitative kombination af optisk og termisk kontrol i armaturet (armatur lm/W).

  • Bevægelse

    Bevægelse

    Lyset tænder og slukker automatisk afhængig af om der er bevægelse i rummet.

  • Dagslys

    Dagslys

    Tilpasning af det kunstige lys baseret på tilgængeligt dagslysindfald.

  • Konstantlys

    Konstantlys

    Funktion som dæmper det initiale lysniveau og dermed giver et ensartet belysningsniveau i vedligeholdelsesperioden.

  • Scener

    Scener

    Gør det muligt at indstille lysscener og tilpasse belysningen forskellige brugssituationer.

  • Tidsstyring

    Tidsstyring

    En automatisk afbryder kan indstilles til at slukke alt lys i definerede faste tidsintervaller.

  • Opgavebelysning

    Opgavebelysning

    Når det sikres, at lyset koncentreres på vejen opnås den ønskede høje belysningsgrad, samtidig med at man anvender en minimal energimængde.

  • Lyszoner

    Lyszoner

    Belysningen opdeles i zoner, der afhænger af bevægelsesmønstre og/eller dagslysindfald.

  • Vedligeholdelsesplan

    Vedligeholdelsesplan

    Vedligeholdelse skal udføres i forhold til produktets alder, ydeevne og det omgivende miljø.

  • Lysspild

    Lysspild

    Orus' FlatBeam-teknologi bidrager til at rette mere end 93 % af lyset ned på vejen. Præcis optisk kontrol og armaturretning eliminerer opadrettet lys og sikrer, at der ikke spildes energi ved at belyse det forkerte område. Ved at eliminere opadgående lys minimerer man desuden den forstyrrende effekt på det omgivende miljø.

  • Refleksion

    Refleksion

    Lyset reflekteres fra overfladerne i rummet.

  • Visuel energimåling

    Visuel energimåling

    Den øgede energibevidsthed kan hurtigt aflæses i det aktuelle energiforbrug.

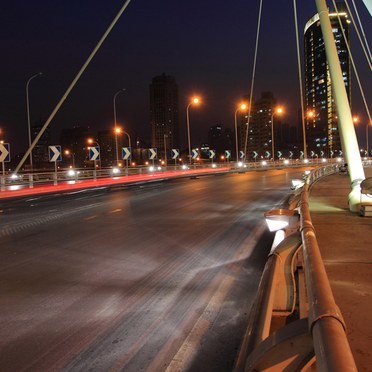

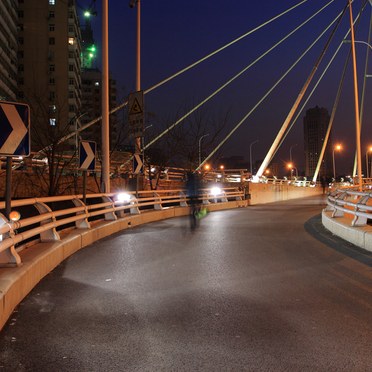

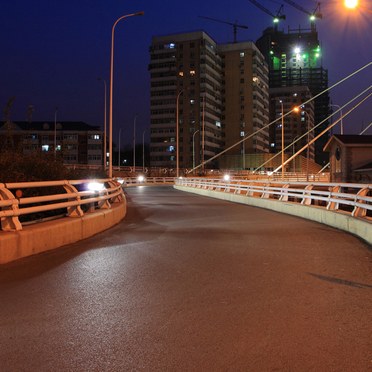

Chifeng-broen er beliggende i det centrale erhvervsområde i Tianjin Downtown over Hai-floden og er den eneste bro i Kina med skrå pyloner og harpekabler. Med sin unikke form og de komplekse drejninger er den Tianjins landemærke. Men trods sit ambitiøse design oplevede Chifeng-broen flere belysningsproblemer.

Herunder problemer med at vedligeholde og udskifte lyskilder, et højt niveau af lysforurening og spild, dårlig regelmæssighed i belysningen og generende blænding. Visuelt så broen også rodet ud med mastbelysning i traditionel stil med armaturer med højtydende 250 W - 400 W lyskilder

Lav monteringshøjde forbedrer komfort og adgangsforhold

Efter omfattende forskning i marken for at udforske og demonstrere en række belysningsløsninger blev Thorns Orus-armatur med den patenterede FlatBeam-teknologi valgt til renovering af Chifeng-broens belysning.

Orus har en særlig optik med to retninger, der medfører unik lysfordeling, der projicerer lyset på tværs til vejen. Med en 35 W HIT-CE-lyskilde tilbyder den desuden fremragende regelmæssighed uden blænding og med lavt energiforbrug. Frem for alt har Orus en monteringshøjde på 0,9 m for at sikre, at der ikke kommer direkte lys i køretøjerne og for at lette adgangsforhold og vedligeholdelse betydeligt. Den lave monteringshøjde komplementerer desuden broens ekstravagante design.

Af hensyn til lav vedligeholdelse er Orus fremstillet af hærværkssikre materialer af høj kvalitet og fremstillet med henblik på en lang driftsperiode. Brugen af elektronisk forkobling forbedrer energibesparelserne yderligere og øger lyskildens forventede levetid.

Michael Han, der er Lighting Designer hos Thorn, siger: "Orus var den ideelle belysningsløsning til Chifeng-broen. Den har en ideel monteringshøjde og det optiske system giver desuden en meget skarp og kontrolleret lysfordeling, samtidig med at lyskildens effektivitet optimeres. Brugen af keramiske metalhalogenlyskilder med 35 W var det bedste valg med hensyn til lyskontrol, førerkomfort og strømforbrug."

Vigtige oplysninger

  • Samlet dækket areal: 63 960 m2

  • Samlet energibesparelse (pr. år): 71 %

  • CO2-besparelse pr. år: 138,837 t

  • Belysningsniveau før: MEa4-standard

  • Belysningsniveau efter: ME2-standard
