Skid-VM är över. Skid-VM 2015 i Falun skulle bli ett världsmästerskap med nya dimensioner och ta världen närmare skidsporten. Världseliten inom längdskidor, backhoppning och nordisk kombination skulle vara på plats för att tävla under skid-VM.
Och det blev en stor succé. 228 000 biljetter har sålts och 281 600 besökare har funnits på plats under tävlingsdagarna.
Inför skid-VM i Falun 2015 var dock stadens hoppbackar från 1970-talet i behov av modernisering, både för den sportsliga delen, men även för att möjliggöra backarna som ett besöksmål. Kurt Evan Sonehag, senior arkitekt på Sweco Architects, är expert på hoppbackar och anlitades av Falu Kommun för att studera eventuella förändringar efter de nya internationella reglerna. Även Swecos installationskonsulter har varit involverade i uppdraget och arbetat med el- och belysningsfrågor genom BIM.
Elektrikerna på Imtech Elteknik har också kämpat för att lösa de tekniska utmaningarna som upprustningen av hoppbackarna har inneburit. För att klara kraven på VM-sändningar i HD krävs en belysning som ger backar, läktare och bromsplaner närmast fullt dagsljus mitt i vintermörkret.

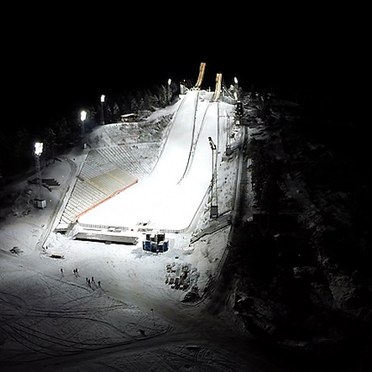

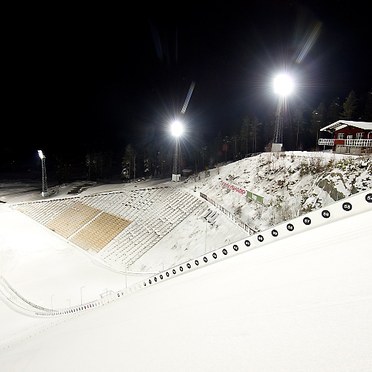

Belysningsleverantören Thorn har från uthoppet och neråt levererat 280 armaturer med metallhalogen 2000W fördelade på åtta master som alla är över 20 meter höga. Masterna är utplacerade för att ge maximal spridning av ljus över hela branten från backens topp till bromsplan och läktare.
Närmare en halv miljard människor har följt dramat framför tv:n via de 60-70 tv-kameror som sänt från skid-VM varav åtta stycken från hoppbacken. Mot varje kameraposition har man minst 800 lux vertikalt för att hopparen skall synas tillräckligt. Motsvarande belysningsstyrkan horisontellt är runt 1200 lux och läktaren har man ungefär 700 lux horisontellt. Anläggningen är KNX styrd med olika tändningar där varje steg är 150 lux som motioneras och läggs ihop till olika ljusscener för att armaturerna skall få samma brinntid.
Örjan Enehall, ansvarig säljare på Thorn, menar att det är ett väldigt speciellt projekt som man bara få uppleva en gång i sitt liv. Den främsta utmaningen var att lägga ut inriktningspunkterna i backen. Vi satte upp hela 380 inriktningspunkter i backarna och vissa punkter var placerade på klippavsatser och extremt otillgängliga. Därför tog vi hjälp av Scanmast som är utbildade klättrare för att rikta in strålkastarna och även klättra i backarna. Att lägga ut inriktning och strålkastare tog ca 3 dagar. Det var till att mäta, om och om igen. Sen är det ju otroligt kul att få leverara belysning till ett världsmästerskap.
Installationen stod färdig inför för VM för ett år sedan så den var väl testad inför årets VM.
Falun lämnar nu över stafettpinnen till Lahtis.
Projekt: Hoppbackar i Falun
Plats: Falun
Uppdragsgivare: Falu Kommun, Lugnet i Falun AB
Generalkonsult: SWECO arkitekt och installation
Underentreprenör: Imtech Elteknik i Falun
Belysningsleverantör: Thorn Lighting AB
Projektkostnad: ca 200 mkr
Slutfört: 2014
Fotograf: Ulf Palm
