Victor / VIC1 12L105-740 NR CL2 N8M R9006

96635789

Datablad

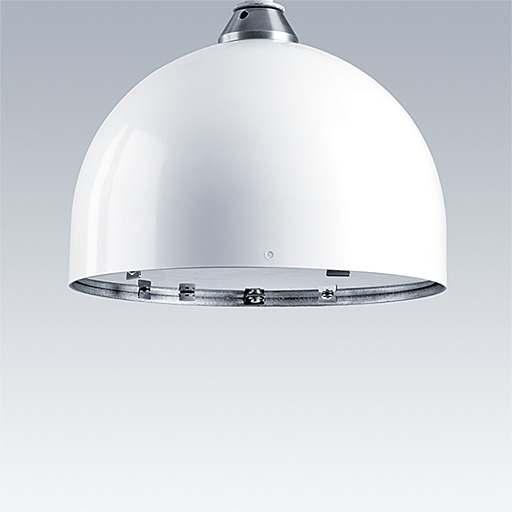

Et LED-armatur i lille størrelse til vej- og gadebelysning i et moderne og tidløst design. 12 LED styret ved 1.050 mA med Light Distribution Type} optik. Uden dæmpefunktion LED-driver. Isolationsklasse II, IP66. Armaturhus i aluminium, pulverlakeret hvid. Afskærmning: hærdet glas. Armaturet pendles ved hjælp af beslag (Ø27G) til montering på mastetop eller på væg. Elektrisk tilslutning uden brug af værktøj via 2 x 2,5 mm² -klemrække. Gennemfortrådet med 8 m H07-RNF-kabel. Komplet med 4000K LED

Dimensioner: Ø363 x 277 mm
Luminaire input power: 42 W
Vægt: 4,81 kg
Vindfladeareal: 0.084 m²

Mode selection
  • Lyskildeposition:STD – standard
  • Lyskilder:LED
  • Lysudbytte fra armatur*:4881 lm
  • Armaturvirkningsgrad*:116 lm/W
  • Colour Rendering Index min.:70
  • Forkobling:1 x 87500884 LCO 40/200-1050/64 o4a NF C EXC3
  • Correlated colour temperature:4000 Kelvin
  • Chromaticity tolerance (initial MacAdam):5
  • Nominel brugslevetid (B10)*:L90 100000h at 25°C
  • Luminaire input power*:42 W
  • Dæmpning:FIX
  • LED
  • CE
  • GLedReP
  • 650°
  • IK08
  • IP66
  • LLedReP
  • SC2
